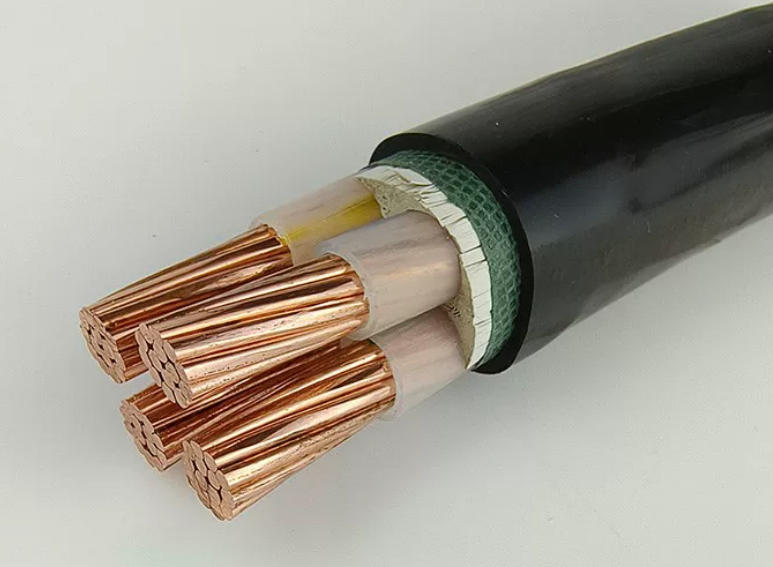

【知識科普】有關橋梁敷設電纜的技術要求

一、各類標準有關要求：

《電力工程電纜設計標準（節選）》：（GB 50217-2018）

5.9其他公用設施中敷設

5．9．2交通橋梁上、隧洞中或地下商場等公共設施的電纜應具有防止電纜著火危害、避免外力損傷的可靠措施，并應符合下列規定：

1電纜不得明敷在通行的路面上；

2自容式充油電纜在溝槽內敷設時應充砂，在保護管內敷設時，保護管應采用非導磁的不燃材料的剛性保護管；

3非礦物絕緣電纜用在無封閉式通道時，宜敷設在不燃材料的保護管或槽盒中。

5．9．3道路、鐵路橋梁上的電纜應采取防止振動、熱伸縮以及風力影響下金屬套因長期應力疲勞導致斷裂的措施，并應符合下列規定：

1橋墩兩端和伸縮縫處電纜應充分松弛；當橋梁中有撓角部位時，宜設置電纜伸縮弧；

2 35kV以上大截面電纜宜采用蛇形敷設；

3經常受到振動的直線敷設電纜，應設置橡皮、砂袋等彈性襯墊。

《城市電力電纜線路設計技術規定（節選）》（DL/T 5221-2016）

4.7橋梁敷設

4.7.1利用交通橋梁敷設電纜應符合下列規定：

1在橋梁上敷設的電纜和附件等重量應在橋梁設計允許承載值之內；

2電纜敷設和附件安裝，不得有損于橋梁結構的穩定性；

3電纜不得明敷在通行的路面上；

4在橋梁上敷設的電纜和附件，不得低于橋底距水面高度。

說明：增加“電纜不得明敷在通行的路面上”，和現行國家標準《電力工程電纜設計規范》GB50217-2007一致。

4.7.2在短跨距的橋梁人行道下敷設的電纜，除應符合本標準第4.7.1條的規定外，還應符合下列規定：

1把電纜穿入內壁光滑、耐燃性良好的管子內或放入耐燃性能良好的槽盒內，以防外界火源危及電纜；在外來人員不可能接觸到之處可裸露敷設，但應采取避免太陽直接照射的措施；

2在橋墩二端或在橋梁伸縮間隙處，應設電纜伸縮弧用以吸收來自橋梁或電纜本身熱伸縮量。

4.7.3在長跨距的橋桁內或橋梁人行道下敷設電纜，除應符合本標準第4.7.1條規定外，還應符合下列規定：

1在電纜上采取適當?shù)姆阑鸫胧苑劳饨缁鹪次＜半娎|；

2在橋梁上敷設的電纜應考慮橋梁因受風力和車輛行駛時的震動而導致電纜金屬套出現疲勞的保護措施；

3在橋梁上敷設的66kV及以上的大截面電纜，宜作蛇形敷設，用以吸收電纜本身的熱伸縮量；

4在橋梁的伸縮間隙部位的一端，應按橋桁最大伸縮長度設置電纜伸縮弧、用以吸收橋桁的熱伸縮；

5在橋梁伸縮間隙的上方，宜把電纜放入能垂直、水平方向轉動的萬向鉸鏈架內，用以吸收橋梁的撓角。

說明：考慮到國內不同地區的電壓等級序列，本條文適用的電壓等級下限從110kV調整到66kV。

《電力電纜線路運行規程》（DL/T 1253-2013）

5.6敷設安裝要求

5.6.4橋梁敷設

5.6.4.1敷設在橋梁上的電纜如經常受到震動，應加墊彈性材料制成的襯墊（如沙忱、彈件橡膠等）。在橋梁伸縮縫處應安裝電纜伸縮裝置，以防電纜由于橋梁結構脹縮而受到損傷。

5.6.4.2敷設于木橋上的電纜應置于耐火材料制成的保護管或槽盒中，管的拱度不應過大，以免安裝或檢修管內電纜時拉傷電纜。

5.6.4.3露天敷設時應盡量避免太陽直接照射，必要加裝遮陽罩。

《電力電纜及通道運維規程》Q/GDW 1512-2014

5.6.9橋梁技術要求：

a)敷設在橋梁上的電纜應加墊彈性材料制成的襯墊（如沙枕、彈性橡膠等）。橋墩兩端和伸縮縫處應設置伸縮節，以防電纜由于橋梁結構脹縮而受到損傷；

b)敷設于木橋上的電纜應置于耐火材料制成的保護管或槽盒中，管的拱度不應過大，以免安裝或檢修管內電纜時拉傷電纜；

c)露天敷設時應盡量避免太陽直接照射，必要時加裝遮陽罩；

d)橋梁敷設電纜不宜選用鉛包或鉛護套電纜。

二、相關專著

《長距離跨橋高壓電纜的應用設計》龔尊/孟毓等編著

出版時間：2014年

內容簡介：

近年來，城市電網的快速發展，帶動了高壓電纜長距離跨轎輸電的應用。《長距離跨橋高壓電纜的應用設計》通過對這一技術領域的深入研究，并結合應用成果，介紹高壓電纜過橋的關鍵技術，供廣大工程技術人員參考。

本書共分為6章，具體包括：

1.電力電纜在大橋的敷設空間研究。

2.電力電纜在大橋敷設運行條件。

3.電纜對應大橋伸縮、振動的對策。

4.電纜對大橋的影響及處理措施。

5.高壓電纜對大橋施工方案設計。

6.大橋上高壓電纜的運行及維護。
